JTS | Sistema Seguigiunto Automatico

JTS | Automatic Joint Tracking System

Il Sistema Seguigiunto Automatico permette alla torcia di saldatura di seguire perfettamente il giunto da saldare su due assi Y e Z. È adatto per applicazioni GMAW, GTAW, FCAW e SAW e può essere montato su manipolatori di saldatura a colonna, a portale ed altri sistemi di saldatura appositamente progettati.



Features and benefits

Il Sistema Seguigiunto Automatico mantiene la corretta posizione della torcia lungo il giunto di saldatura. Qualsiasi variazione di inclinazione del sensore di inseguimento genera un segnale elettrico e conseguente compensazione/correzione della posizione della torcia; la corsa degli assi motorizzati permette di avere un campo d’azione sino a 200 mm. Il campo d’azione può essere personalizzato su richiesta del cliente.

  • Campo d’azione standard pari a 200 x 200 mm
  • Il Sistema Seguigiunto Automatico elettromeccanico con guide lineari ad alta precisione, garantisce un movimento preciso e regolare sui 2 assi Z (verticale) e Y (trasversale)
  • Compensazione in tempo reale della posizione della torcia rispetto al giunto di saldatura
  • Riduzione dei difetti di saldatura e relative lavorazioni di ripresa
  • La slitta a croce può essere adattata alle singole esigenze dei clienti
  • Console di controllo intuitiva
  • Possibilità di tracciare solo sull’asse Z (verticale) utile per saldatura testa a testa
  • Possibilità di integrazione con oscillatore di saldatura
  • Il sistema JTS è perfetto per la saldatura di giunti ad angolo e testa a testa per la realizzazione di serbatoi, in ambito navale, travi da costruzione, ecc.

Il JTS può essere applicato sia per saldatura circonferenziale che longitudinale, grazie ad una connessione di tipo girevole.

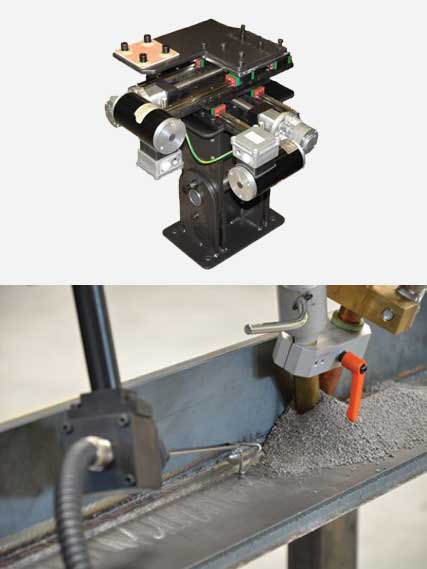

Saldatura longitudinale (serbatoi, travi)

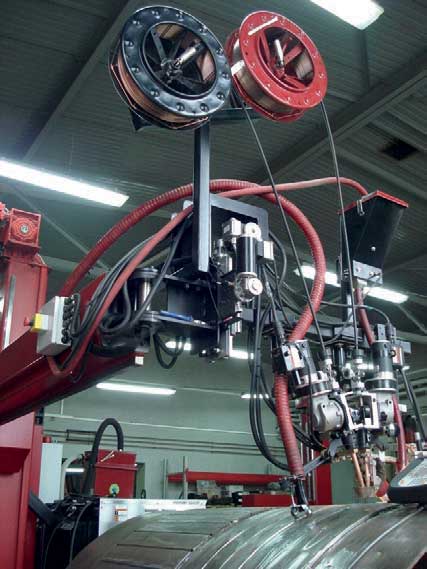

Saldature circonferenziali (serbatoi, ecc.)

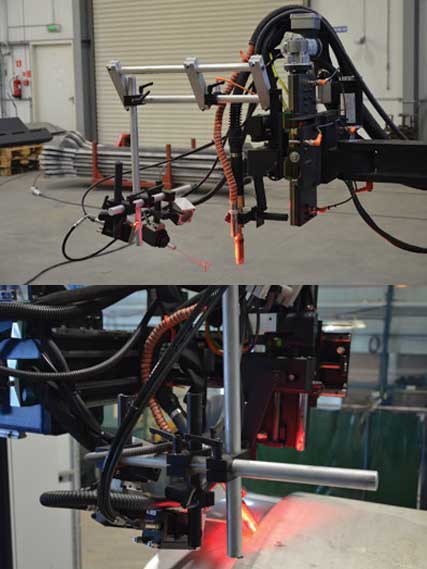

Il JTS può essere equipaggiato con oscillatore e sistema visivo

Componenti principali del JTS

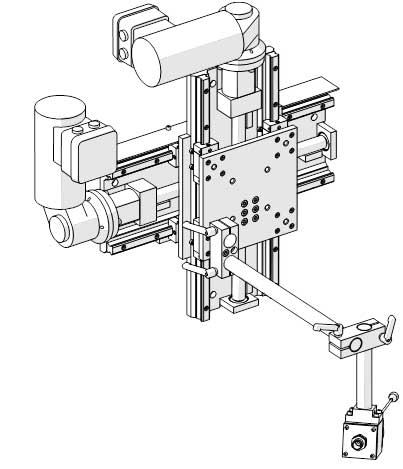

Sistema seguigiunto

Pulsantiera di controllo

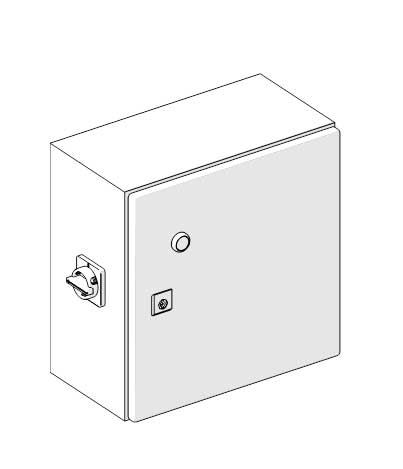

Armadio di controllo

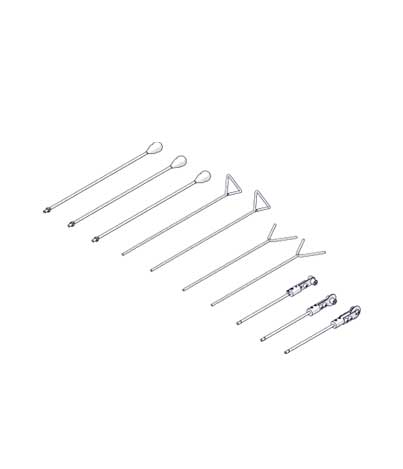

Set dei sensori per inseguimento

Brochures

Assicurati di avere familiarità con la nostra brochure, compresi i dati tecnici e le informazioni dettagliate su questo prodotto.

Specifica Tecnica

Tensione230 V, 50/60 Hz + PE
Potenza500 W
Corsa della slitta per movimentazione verticale Z (verticale)*200 mm
Corsa della slitta per movimentazione orizzontale Y (trasversale)*200 mm
Velocità della slitta per movimentazione verticale Z (verticale)*360 mm/min
Velocità della slitta per movimentazione orizzontale Y (trasversale)*360 mm/min
Temperatura ambiente richiesta5–40°C
Peso45 kg
Integrazione con sistemi di sicurezza esterniSI
* Il campo d’azione può essere personalizzato su richiesta del cliente.
