Rotaia Rigida

Per applicazioni su rettilinei; permettono di effettuare le saldature da bordo a bordo del pezzo.

  • Per applicazioni con traiettoria rettilinea, anche oltre i bordi del pezzo
  • Lunghezza di un rotaia singola 2 m (6.5 ft)
  • Non può essere assolutamente piegata
  • Possibilità di giuntarle per una lunghezza illimitata
  • Può essere fissata su materiali ferrosi e non ferrosi per mezzo di unità magnetiche oppure con sistema sottovuoto per consentire la traslazione in qualsiasi piano o posizione

Informazioni tecniche

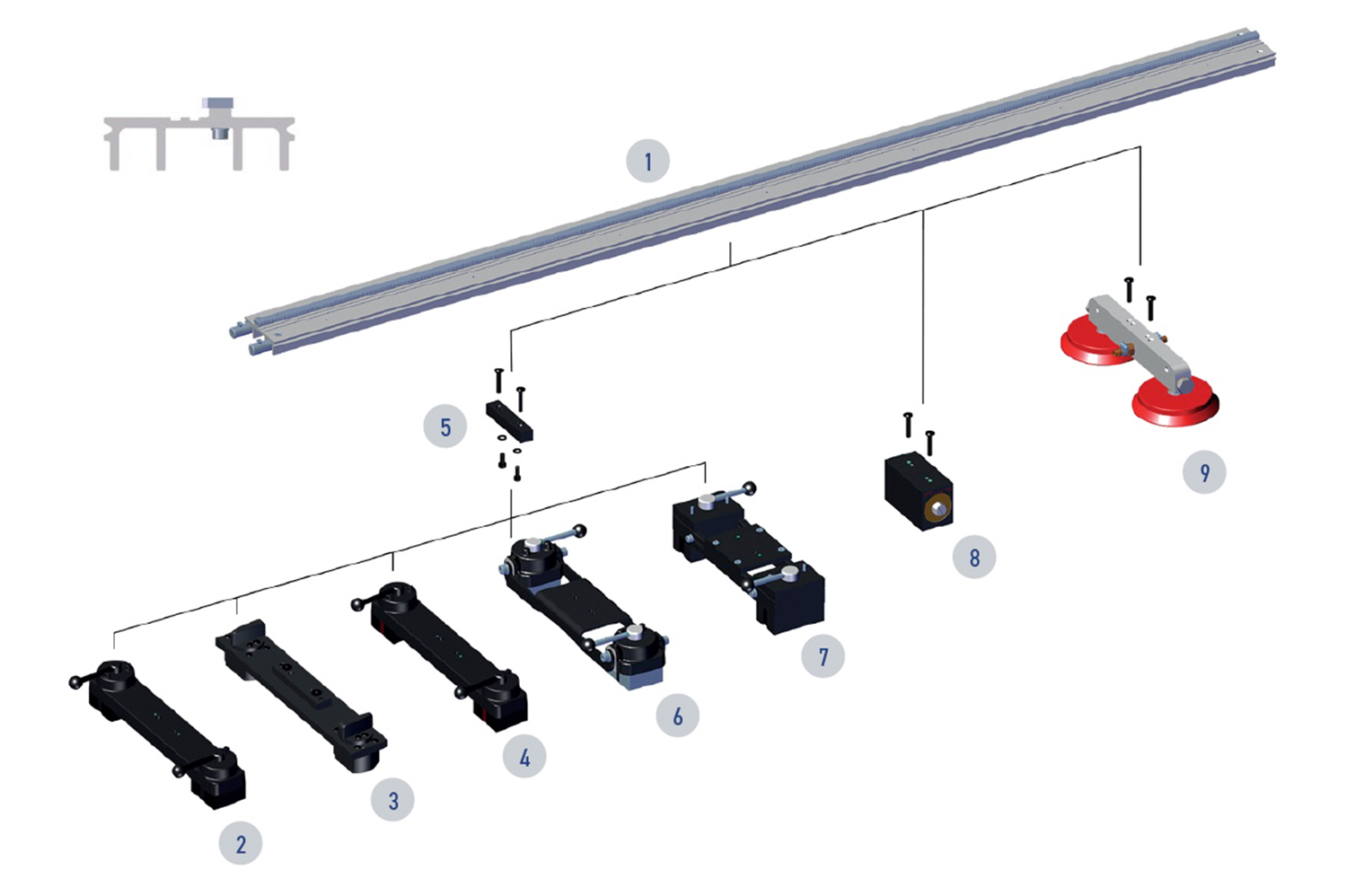

Rif.Codice prodottoDescrizione
1PRW-0482-47-00-00-0Rotaia rigida da 2 m (6,5 ft) di lunghezza
2ZSP-0475-92-00-00-0Unità magnetica
3MST-0677-00-00-00-0Unità magnetica leggera
4ZSP-0475-93-00-00-0Unità magnetica resistente al calore
5DYS-0482-21-00-00-0Staffa per unità magnetica per rotaia rigida
6ZSP-0475-85-00-00-0Unità con magneti pivotanti
7ZSP-0523-19-00-00-0Unità con magneti a distanza variabile
8PDS-0582-10-00-02-0Unità magnetica stretta
9MST-0541-10-02-00-0Sistema modulare a ventose

Units dedicated for Semi-Flexible Tracks

Sistema Modulare A Ventose

  • Permette il bloccaggio di rotaie sia su materiali ferromagnetici che non ferromagnetici
  • Forza di tenuta massima fino a 1400 N
  • Composto da 2 ventose e da un blocco collettore
  • Possono essere fissate su materiali ferrosi e non ferrosi per mezzo di unità magnetiche oppure con sistema sottovuoto


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibili (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)



Codice prodotto: MST-0541-10-02-00-0

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Codice prodotto ZSP-0475-93-00-00-0

    Unità Con Magneti A Distanza Variabile

    • Permette il bloccaggio di rotaie su tubi ferromagnetici con diametri di 25-230 mm (1-9’’) la cui distanza tra gli assi è pari a 170-230 mm (6.7-9.1’’)
    • Forza di tenuta massima fino a 2500 N
    • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia

    Adatta per:

    • Rotaia Hi Flex (Rail Tug, Rail Titan)
    • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
    • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
    • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)

    Codice prodotto: ZSP-0523-19-00-00-0

    Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Codice prodotto: ZSP-0475-92-00-00-0

    Unità Con Magneti Pivotanti

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche piane, concave o convesse e su tubi con un diametro interno di almeno 800 mm (31,5’’)
  • Può anche essere fissata su superfici che differiscono in altezza fino a 80 mm (3.1’’)
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: ZSP-0475-85-00-00-0

    Unità magnetica leggera

    • Permette il bloccaggio di rotaie su superfici ferromagnetiche in posizione orizzontale
    • peso inferiore (1,3 kg contro 2,7 kg) e dimensioni ridotte rispetto alla normale unità magnetica
    • Forza di tenuta massima fino a 980 N
    • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia



    Adatta per:

  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)


  • Codice prodotto: PDS-0582-10-00-02-0

    Unità Magnetica Stretta

  • Permette il bloccaggio delle rotaie su superfici ferromagnetiche aventi spazi ridotti
  • Forza di tenuta massima fino a 1500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: PDS-0582-10-00-02-0

    Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex

    Adatto per:

    • Unità magnetica
    • Unità magnetica resistente al calore
    • Unità con magneti pivotanti
    • Unità con magneti a distanza variabile
    • Rotaia semi-flessibile
    • Rotaia Hi Flex

    Product code: DYS-0482-19-00-00-0

    Rigid Track accessories

    Contact block to adjust range of the Rail Titan movement for rigid and semi-flexible tracks
    Product code: ZDR-0523-76-00-00-0

    Contact block to adjust range of the Rail Titan movement for Hi-Flex track
    Product code: ZDR-0673-08-00-00-0

    Gear rack adjustment tool. The tool removes
    the gap between gear racks.
    Product code: PKT-0341-13-00-00-0
