Rotaie Hi Flex

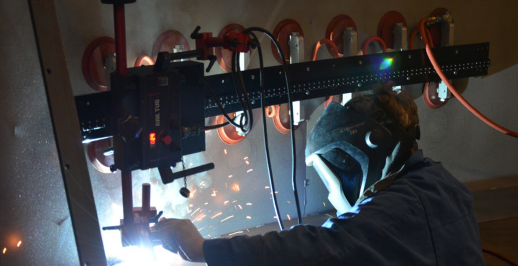

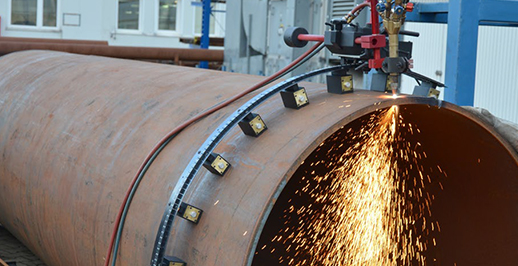

Per molte applicazioni circonferenziali e superfici irregolari fino a 750 mm (30”) di raggio.

  • Per applicazioni circonferenziali, superfici irregolari e piane con traiettoria rettilinea
  • Il raggio minimo della curva sulla superficie convessa è di 0,75 m (30”)
  • Il raggio minimo della curva sulla superficie concava è di 1,7 m (67”)

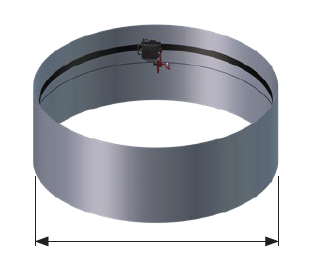

  • OD minimo 1,5 m (60”) per il percorso esterno
  • Lunghezza di una singola rotaia 1.52 m (5 ft)
  • ll numero massimo di unità è di 15 pezzi (se sono in uso unità magnetiche strette)
  • Possibilità di giuntarle per una lunghezza illimitata
  • Può essere fissata sia su materiali ferrosi che non ferrosi per mezzo di unità magnetiche oppure con sistema sottovuoto per consentire lo spostamento su qualsiasi piano o posizione

Technical Info

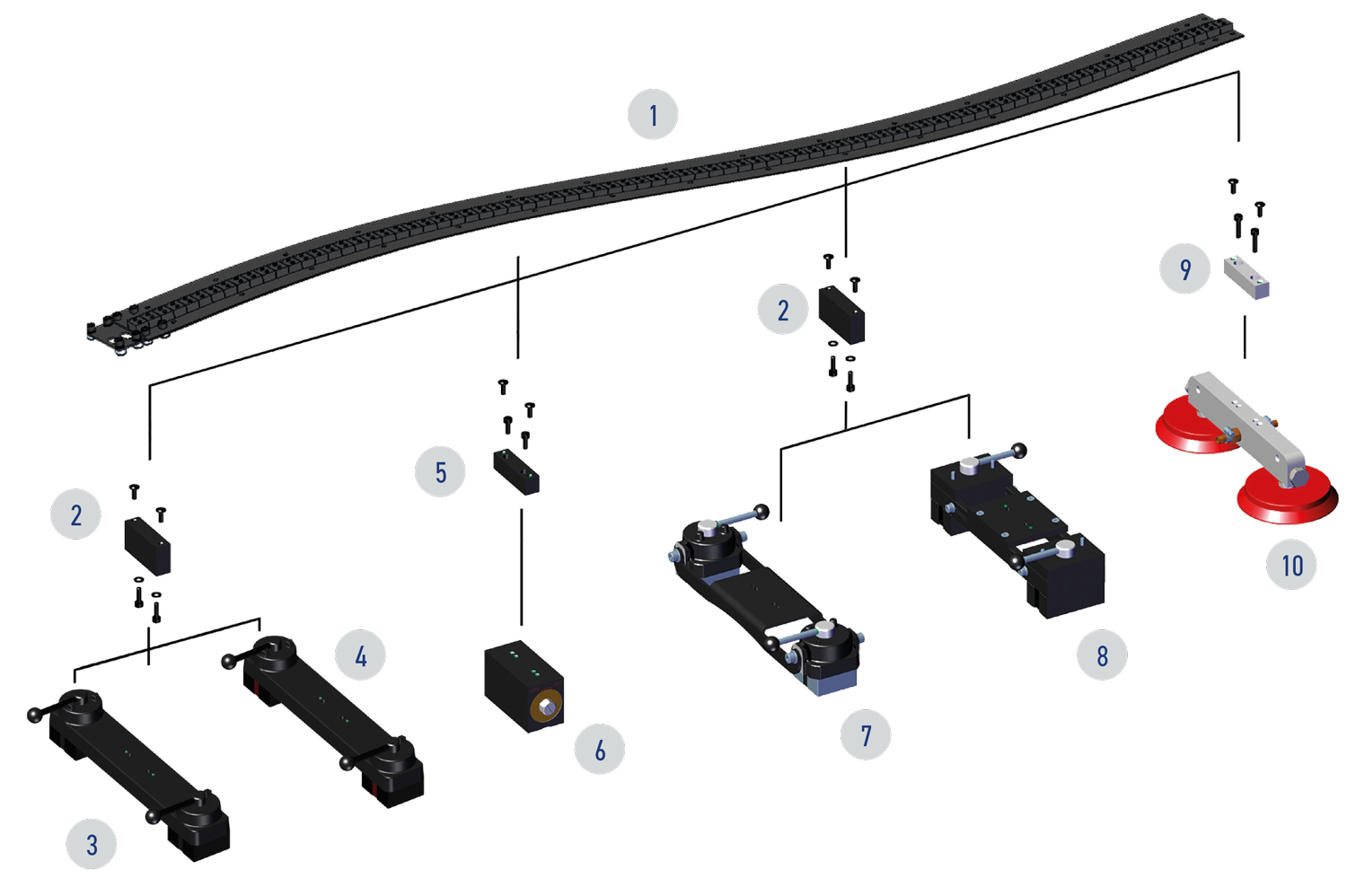

Rif.Codice prodottoDescrizione
1TRO-0673-00-00-00-0Rotaia Hi-Flex min OD 1500 mm
2DYS-0482-19-00-00-0Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex
3ZSP-0475-92-00-00-0Unità magnetica
4ZSP-0475-93-00-00-0Unità magnetica resistente al calore
5DYS-0582-10-00-00-0Staffa per unità magnetica stretta per rotaia semi-flessibile e rotaia Hi Flex
6PDS-0582-10-00-02-0Unità magnetica stretta
7ZSP-0475-85-00-00-0Unità con magneti pivotanti
8ZSP-0523-19-00-00-0Unità con magneti a distanza variabile
9DYS-0541-11-01-00-0Staffa per unità modulare a ventose per rotaia semi-flessibile e rotaia Hi Flex
10MST-0541-10-02-00-0Sistema modulare a ventose

Posizioni di
saldatura
Q.tà di unità
per rotaia
PA/ 1Gmin. 8 pezzi
PB/2Fmin. 8 pezzi
PC/2Gmax 15 pezzi*
PD/4Fmax 15 pezzi*
PE/4Gmax 15 pezzi*
PF/3Fmax 15 pezzi*
PF/3Gmax 15 pezzi*
* usando le unità magnetiche strette

  • Rail Titan Min 3400 mm OD
  • Rail Tug Min 3400 mm OD
  • Rail Titan Min 1500 mm OD
  • Rail Tug Min 1500 mm OD

Unità dedicate per Hi-Flex

Sistema Modulare A Ventose

  • Permette il bloccaggio di rotaie sia su materiali ferromagnetici che non ferromagnetici
  • Forza di tenuta massima fino a 1400 N
  • Composto da 2 ventose e da un blocco collettore
  • Possono essere fissate su materiali ferrosi e non ferrosi per mezzo di unità magnetiche oppure con
  • sistema sottovuoto

Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibili (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)
  • Product code: MST-0541-10-02-00-0

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia

Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)

Product code: ZSP-0475-93-00-00-0

Unità Con Magneti A Distanza Variabile

  • Permette il bloccaggio di rotaie su tubi ferromagnetici con diametri di 25-230 mm (1-9’’) la cui distanza tra gli assi è pari a 170-230 mm (6.7-9.1’’)
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia



Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)



Product code: ZSP-0523-19-00-00-0

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: ZSP-0475-92-00-00-0

    Unità Con Magneti Pivotanti

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche piane, concave o convesse e su tubi con un diametro interno di almeno 800 mm (31,5’’)
  • Può anche essere fissata su superfici che differiscono in altezza fino a 80 mm (3.1’’)
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: ZSP-0475-85-00-00-0

    Unità Magnetica Stretta

  • Permette il bloccaggio delle rotaie su superfici ferromagnetiche aventi spazi ridotti
  • Forza di tenuta massima fino a 1500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: PDS-0582-10-00-02-0

    Accessori Per Rotaia Hi-Flex

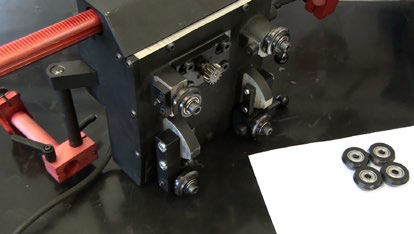

    I rulli di guida Hi Flex Track (codice prodotto: ZSP-0673-07-00-00-0) vi permetteranno di lavorare sia su superfici convesse che concave.

    Set di rulli (4 pezzi) dedicato alla rotaia Hi Flex (4 pcs)
    per Rail Tug e Rail Titan
    Codice prodotto: ZSP-0673-07-00-00-0

    Applicabile per:
