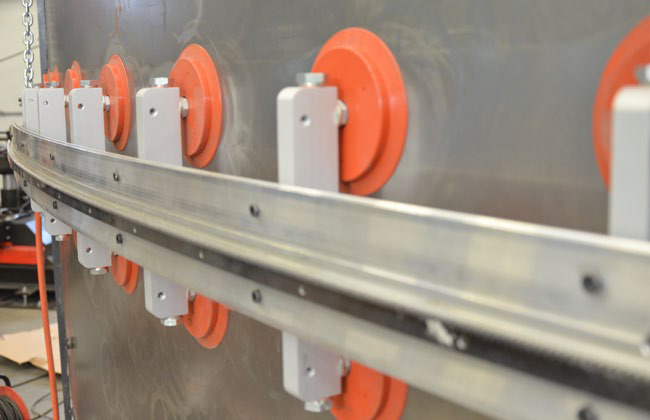

Rotaie semi-flessibili

Per applicazioni su superfici piane oppure irregolari con traiettoria rettilinea. Possono essere flesse fino ad un raggio minimo di 5 m (16 piedi) senza deformazioni permanenti.

  • Per applicazioni circonferenziali, irregolari e in linea retta
  • Raggio minimo di 5,0 m (16 ft) o 10,0 m (32 ft) di diametro senza
    deformazione permanente
  • Lunghezza di una rotaia singola 2 m (6.5 ft)
  • Possibilità di unirsi per una lunghezza di corsa illimitata
  • Può essere fissata sia su materiali ferrosi che non ferrosi per mezzodi unità magnetiche oppure con sistema sottovuoto per consentire lo spostamento in qualsiasi piano o posizione

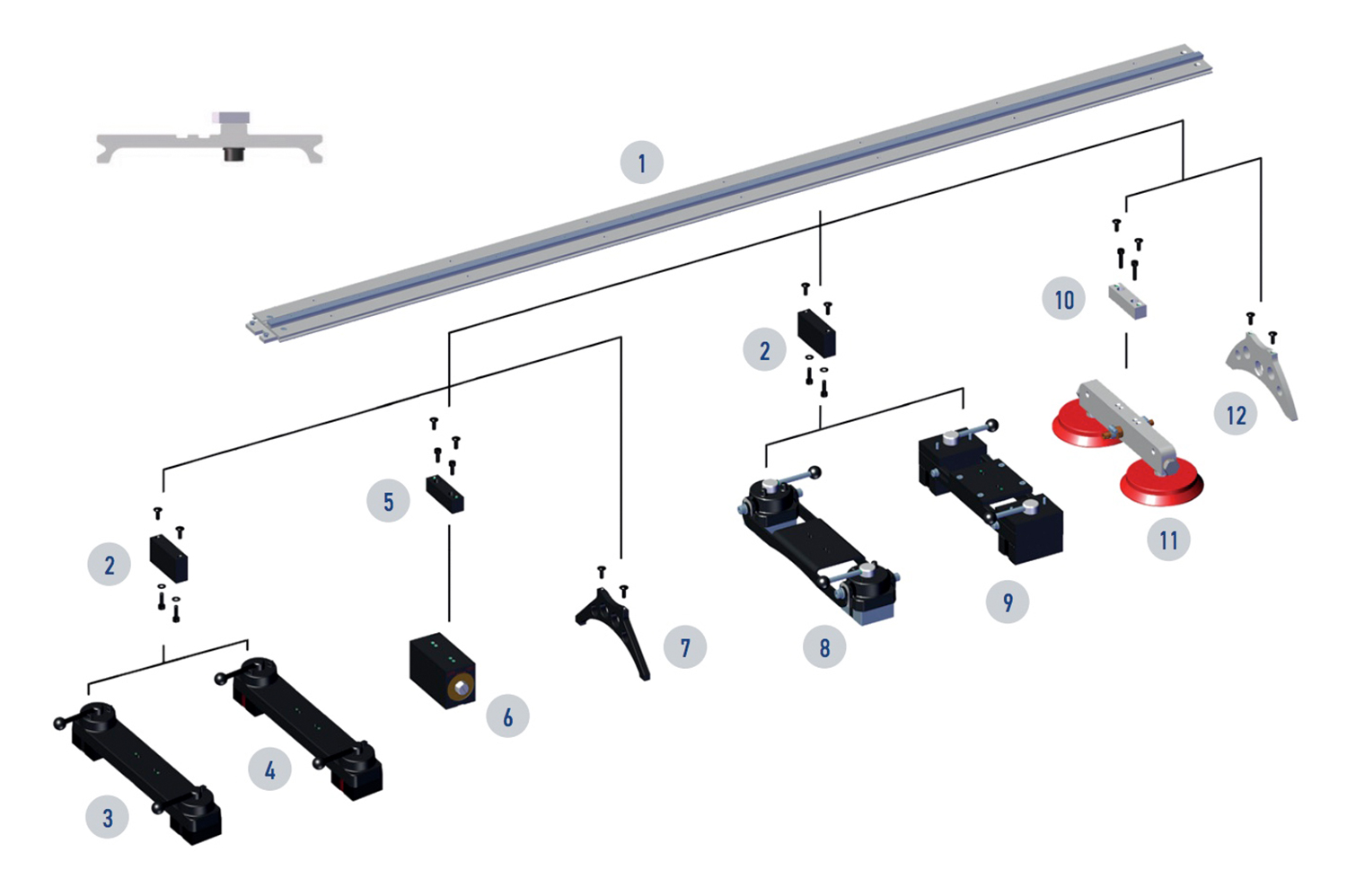

Informazioni tecniche

Rif.Codice prodottoDescrizione
1PRW-0482-15-05-00-0Lunghezza della rotaia semi-flessibile 2 m (6.5 ft). Raggio di curvatura minimo di 5 m (16 ft) richiesto
2DYS-0482-19-00-00-0Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex
3ZSP-0475-92-00-00-0Unità magnetica
4ZSP-0475-93-00-00-0Unità magnetica resistente al calore
5DYS-0582-10-00-00-0Staffa per unità magnetica stretta per rotaia semi-flessibile e rotaia Hi Flex
6PDS-0582-10-00-02-0Unità magnetica stretta
7WSP-0523-12-01-00-1Supporto in acciaio per rotaia semi-flessibile
8ZSP-0475-85-00-00-0Unità con magneti pivotanti
9ZSP-0523-19-00-00-0Unità con magneti a distanza variabile
10DYS-0541-11-01-00-0Staffa per unità modulare a ventose per rotaia semi-flessibile e rotaia Hi Flex
11MST-0541-10-02-00-0Sistema modulare a ventose
12WSP-0541-11-02-00-0Supporto per rotaia in alluminio per rotaia semi-flessibile

Posizioni di
saldatura
Q.tà di unità
per rotaia
PA/ 1Gmin. 4 pezzi
PB/2Fmin. 4 pezzi
PC/2G5 - 7 pcs
PD/4F5 - 7 pcs
PE/4G5 - 7 pcs
PF/3F5 - 7 pcs
PF/3G5 - 7 pcs

  • Rail Titan Min 10000 ID
  • Rail Tug Min 10000 ID
  • Rail Bull Min 10000 ID
  • Rail Titan Min 10000 OD
  • Rail Tug Min 10000 OD
  • Rail Bull Min 10000 OD

Unità dedicate per Hi-Flex

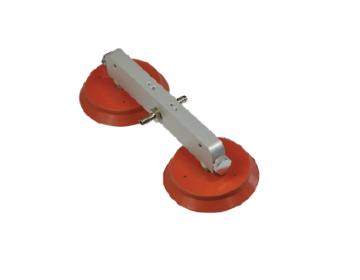

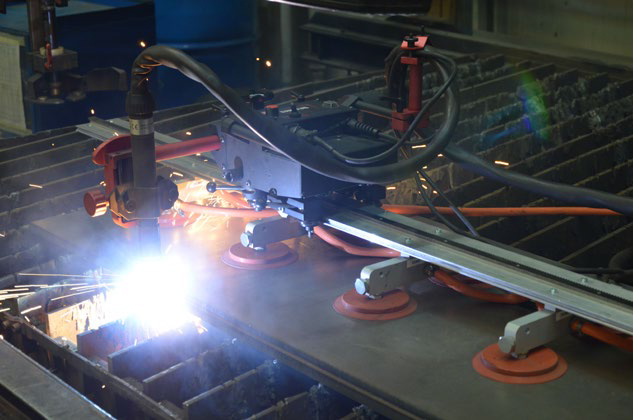

Sistema Modulare A Ventose

  • Permette il bloccaggio di rotaie sia su materiali ferromagnetici che non ferromagnetici
  • Forza di tenuta massima fino a 1400 N
  • Composto da 2 ventose e da un blocco collettore
  • Possono essere fissate su materiali ferrosi e non ferrosi per mezzo di unità magnetiche oppure con
  • sistema sottovuoto

Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibili (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)
  • Product code: MST-0541-10-02-00-0

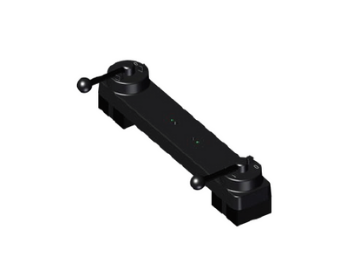

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia

Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)

Product code: ZSP-0475-93-00-00-0

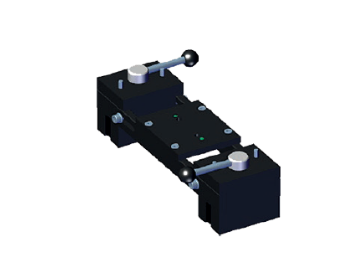

Unità Con Magneti A Distanza Variabile

  • Permette il bloccaggio di rotaie su tubi ferromagnetici con diametri di 25-230 mm (1-9’’) la cui distanza tra gli assi è pari a 170-230 mm (6.7-9.1’’)
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia



Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)



Product code: ZSP-0523-19-00-00-0

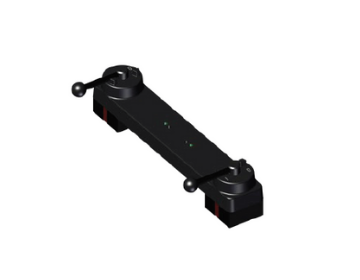

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: ZSP-0475-92-00-00-0

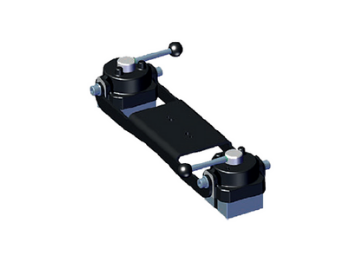

    Unità Con Magneti Pivotanti

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche piane, concave o convesse e su tubi con un diametro interno di almeno 800 mm (31,5’’)
  • Può anche essere fissata su superfici che differiscono in altezza fino a 80 mm (3.1’’)
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: ZSP-0475-85-00-00-0

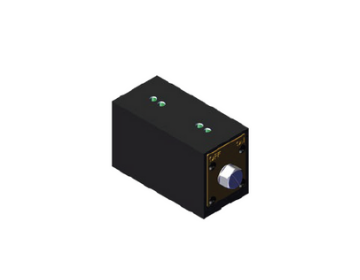

    Unità Magnetica Stretta

  • Permette il bloccaggio delle rotaie su superfici ferromagnetiche aventi spazi ridotti
  • Forza di tenuta massima fino a 1500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)


  • Product code: PDS-0582-10-00-02-0

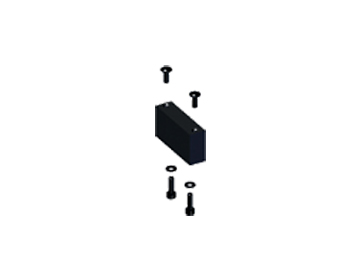

    Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex

    Adatto per:

    • Unità magnetica
    • Unità magnetica resistente al calore
    • Unità con magneti pivotanti
    • Unità con magneti a distanza variabile
    • Rotaia semi-flessibile
    • Rotaia Hi Flex

    Product code: DYS-0482-19-00-00-0

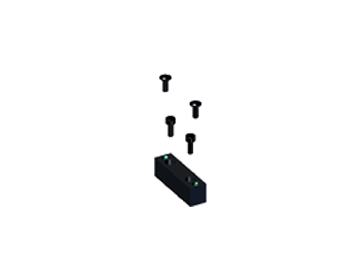

    Staffa per unità magnetica stretta per rotaia semi-flessibile e rotaia Hi Flex

    Adatto per:

    • Unità magnetica stretta
    • Rotaia semi-flessibile
    • Rotaia Hi-Flex

    Product code:DYS-0582-10-00-00-0

    Unità con magneti pivotanti

    Adatto per:

    • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)

    Codice prodotto: WSP-0523-12-01-00-1

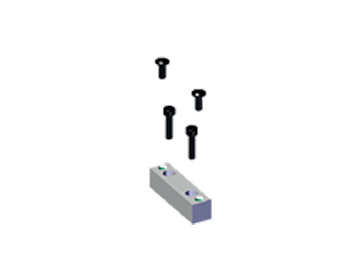

    Staffa per unità modulare a ventose per rotaia semi-flessibile e rotaia Hi Flex

    Adatto per:

    • Unità a depressione modularet
    • Rotaia rigida
    • Rotaia semi-flessibili
    • Rotaia Hi Flex

    Codice prodotto: DYS-0541-11-01-00-0

    Supporto per rotaia in alluminio per rotaia semi-flessibile

    Adatto per:

    • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)

    Codice prodotto: WSP-0541-11-02-00-0

    Accessori Per Semi-Flessibili

    I blocchi di contatto proteggono il Rail Titan dalla caduta da un binario con le estremità aperte. Quando il trattore raggiunge il blocco, il finecorsa viene attivato.

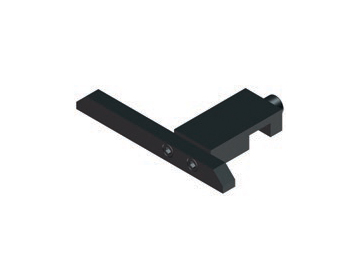

    Blocco di contatto per impostare la misura dell’avanzamento del Rail Titan su rotaie rigidi e semi-flessibili
    Codice prodotto: ZDR-0523-76-00-00-0

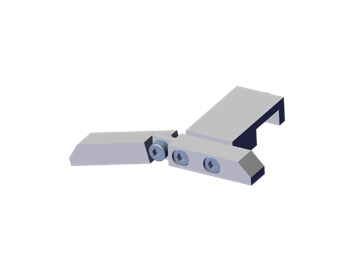

    Blocco di contatto per impostare la misura dell’avanzamento del Rail Titan su rotaia Hi-Flex
    Codice prodotto: ZDR-0673-08-00-00-0

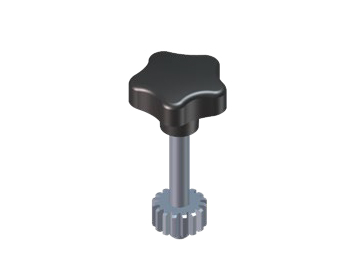

    Strumento accoppiamento per cremagliera. Attrezzo per rimuovere il gap tra le cremagliere
    Codice prodotto: PKT-0341-13-00-00-0
