V-rotaia

V-tacks è progettato per applicazioni di taglio in linea retta con Dragon e Dragon HS V-track può essere utilizzato su materiali ferrosi e non ferrosi per mezzo di unità magnetiche o a vuoto. La costruzione modulare permette una lunghezza di corsa illimitata.

  • Per applicazioni con traiettoria rettilinea
  • Linea di centraggio per scanalatura a „V” 152 mm (6”)
  • Lunghezza di una singola rotaia 1.8 m (5.9 ft)
  • Possibilità di giuntarle per una lunghezza illimitata
  • Può essere fissata su materiali ferrosi e non ferrosi per mezzo di un sistema sottovuoto.

Rif.Codice prodottoDescrizione
1TRO-0475-13-00-00-0Gruppo rotaia 1800 mm(70,9”) Linea di centraggio per scanalatura a „V” 152 mm (6”)
2ZSP-0475-92-00-00-0Unità magnetica
3MST-0677-00-00-00-0Unità magnetica leggera
4ZSP-0475-93-00-00-0Unità magnetica resistente al calore
5PDS-0582-10-00-02-0Unità magnetica stretta
6MST-0541-10-02-00-0Sistema modulare a ventose

Unità dedicate ai binari a V

Sistema Modulare A Ventose

  • Permette il bloccaggio di rotaie sia su materiali ferromagnetici che non ferromagnetici
  • Forza di tenuta massima fino a 1400 N
  • Composto da 2 ventose e da un blocco collettore
  • Possono essere fissate su materiali ferrosi e non ferrosi per mezzo di unità magnetiche oppure con sistema sottovuoto


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibili (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)



Codice prodotto: MST-0541-10-02-00-0

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)

Codice prodotto ZSP-0475-93-00-00-0

Unità Magnetica

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche
  • Forza di tenuta massima fino a 2500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)

Codice prodotto: ZSP-0475-92-00-00-0

Unità Magnetica Stretta

  • Permette il bloccaggio delle rotaie su superfici ferromagnetiche aventi spazi ridotti
  • Forza di tenuta massima fino a 1500 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia


  • Adatta per:

  • Rotaia Hi Flex (Rail Tug, Rail Titan)
  • Rotaia semi-flessibile (Rail Bull, Rail Tug, Rail Titan)
  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)
  • Rotaia flessibile (Gecko, Gecko HS, Gecko Battery)

Product code: PDS-0582-10-00-02-0

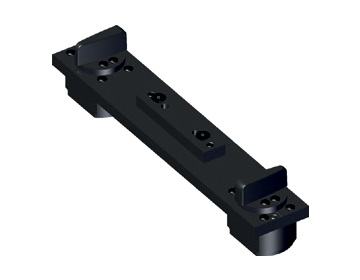

Unità magnetica leggera

  • Permette il bloccaggio di rotaie su superfici ferromagnetiche in posizione orizzontale
  • peso inferiore (1,3 kg contro 2,7 kg) e dimensioni ridotte rispetto alla normale unità magnetica
  • Forza di tenuta massima fino a 980 N
  • La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia



Adatta per:

  • Rotaia rigida (Rail Bull, Rail Tug, Rail Titan)
  • V-rotaia (Dragon, Dragon HS)


  • Codice prodotto: PDS-0582-10-00-02-0
