WA 1000 / WA 1500 | Sistema di Saldatura MIG-MAG

WA 1000 / WA 1500

Saldatura MIG-MAG longitudinale automatica di alta qualità di travi strutturali tipo H, I, T, HKS, HSQ. Saldatura automatica in angolo oppure testa-testa con passata singola o multipla con sistema seguigiunto elettromeccanico. Incremento della produttività e della qualità grazie alla possibilità di ottimizzare il processo di saldatura.

GMAW
saldatura
SAW
saldatura

Benefici

  • Saldatura automatica in angolo e testa-testa con seguigiunto
  • Saldatura multi passata
  • Impiego di un solo operatore
  • Riduzione dei costi grazie alla gestioneottimale del processo di saldatura
  • Interfaccia macchina/operatore intuitiva e di facile utilizzo
  • aAccetta la maggior parte dei generatori di saldatura MIG-MAG

Saldatura MIG-MAG longitudinale automatica di alta qualità di travi strutturali tipo H, I, T, HKS, HSQ. Saldatura automatica in angolo oppure testa-testa con passata singola o multipla con sistema seguigiunto elettromeccanico. Incremento della produttività e della qualità grazie alla possibilità di ottimizzare il processo di saldatura

Specifica Tecnica

Lunghezza del binario / saldatura13 m / 12 m
16 m / 15 m
19 m / 18 m
A richiesta lunghezza oltre 19 m
Altezza massima del pezzo WA 1000 / WA 15011 m (39.4") / 1.5 m (60"
Velocità massima di saldaturaFino a 1 m / min con filo pieno
Possibilità di implementare funzionalità aggiuntive,
ad es. lunghezza di saldatura, saldature a tratti
SI
Generatori per saldatura fino a 90 kg (198 libbre) /
ciascuno può essere installato sulla macchina
SI
Possibilità di modificare i parametri di saldatura
durante il processo di saldatura "in tempo reale"
Opzione
Sistema di aspirazione dei fumi (consigliatoOpzione consigliata per la sicurezza dell'operatore

Longitudinal welding of structural beams with web in vertical or horizontal positions

GMAW or SAW welding

Purpose designed and custom built versions to be agreed

5 numerically controlled axes with mechanical tracking system

Active compensation of position of both torches with regards to the welding seam

Allows programing of the welding sequence and welding parameters in automatic cycle

Brochures

Assicurati di avere familiarità con la nostra brochure, compresi i dati tecnici e le informazioni dettagliate su questo prodotto.

Applicazioni di saldatura con sistema GWS tipo WA installate presso clienti nel settore automobilistico e costruzioni in acciaio

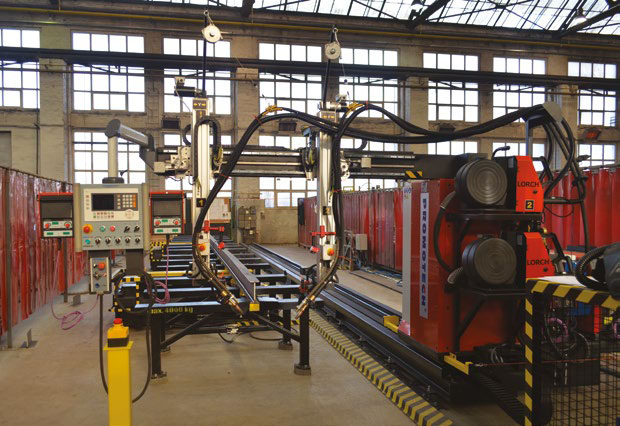

GWS tipo WA 1000 Equipaggiato con LORCH S8

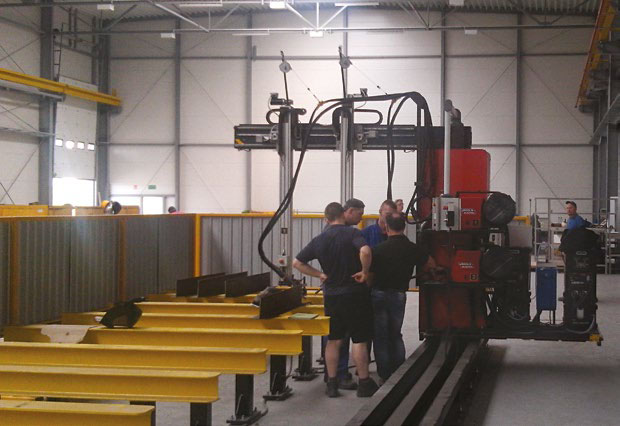

GWS tipo WA 1000 Equipaggiato con LINCOLN ELECTRIC PW500S

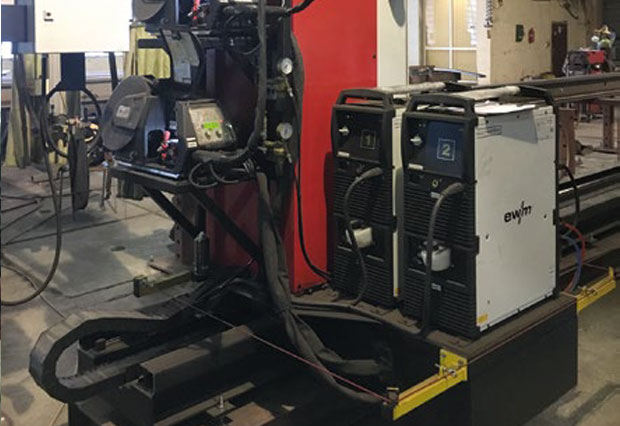

GWS tipo WA 1000 Equipaggiato con EWM Phoenix

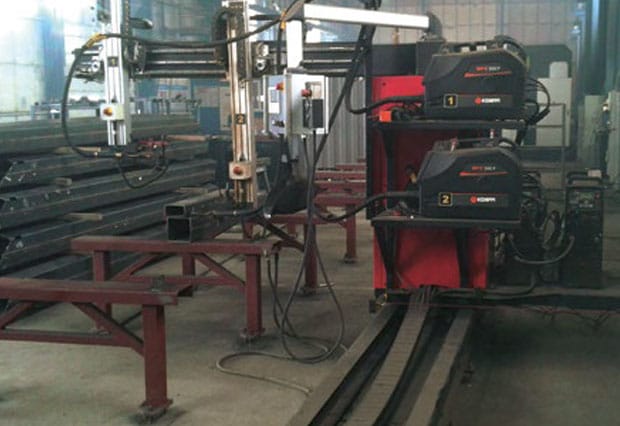

GWS tipo WA 1000 Equipaggiato con KEMPPI FASTMIG X 450

Demo Video

Unisciti ai nostri canali


EQUIPAGGIAMENTO OPZIONALE

Stazione di lavoro per assemblaggio manuale della trave ad H.

  • Altezza anima min. 200 mm
  • Altezza anima max. 1000 mm
  • Dimensione ala min. 150 mm
  • Lunghezza sino a 12 m

Sistema per ruotare e posizionare le travi (possibilità di integrarlo nel sistema GWS tipo WA)

  • Altezza massima del pezzo: 650 mm / 1000 mm
  • Capacità di ribaltamento: 4t / 5t
  • Altezza di lavoro: 50 mm
