SUPPORTI PER TRAINAFILI

SUPPORTI PER TRAINAFILI

Dispositivi estremamente utili che migliorano l’ergonomia e aumentano la flessibilità delle postazioni di saldatura.

Principali caratteristiche e benefici:

  • ampio spazio di lavoro
  • maggiore libertà di movimento su un’area significativamente più ampia rispetto alla configurazione tradizionale
  • assenza di cavi sul pavimento
  • assenza di cavi aggrovigliati che in casi estremi possono essere molto pericolosi
  • saldatura più conveniente di costruzioni complesse aventi grandi dimensioni
  • dispositivo semplice e robusto
  • può essere facilmente montato sugli elementi di costruzione dei capannoni senza la necessità di alcuna infrastruttura aggiuntiva
  • carico permissibile: sino a 50 kg

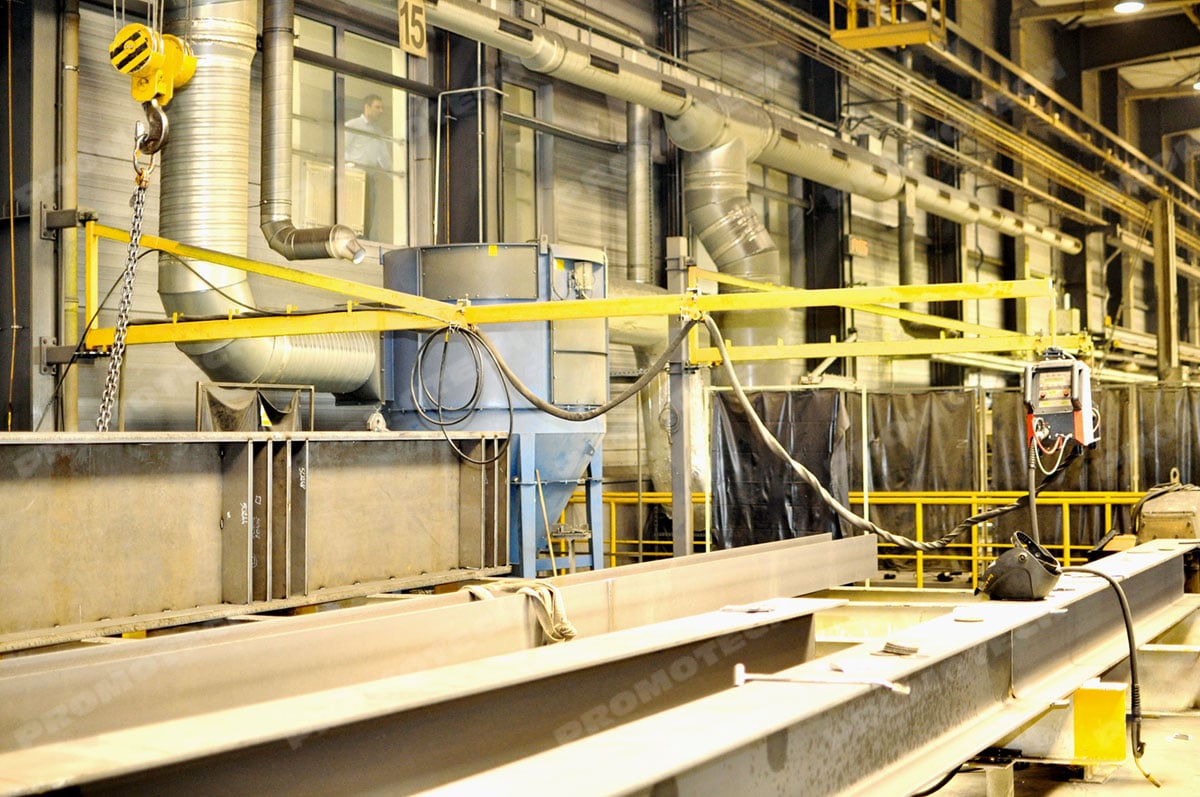

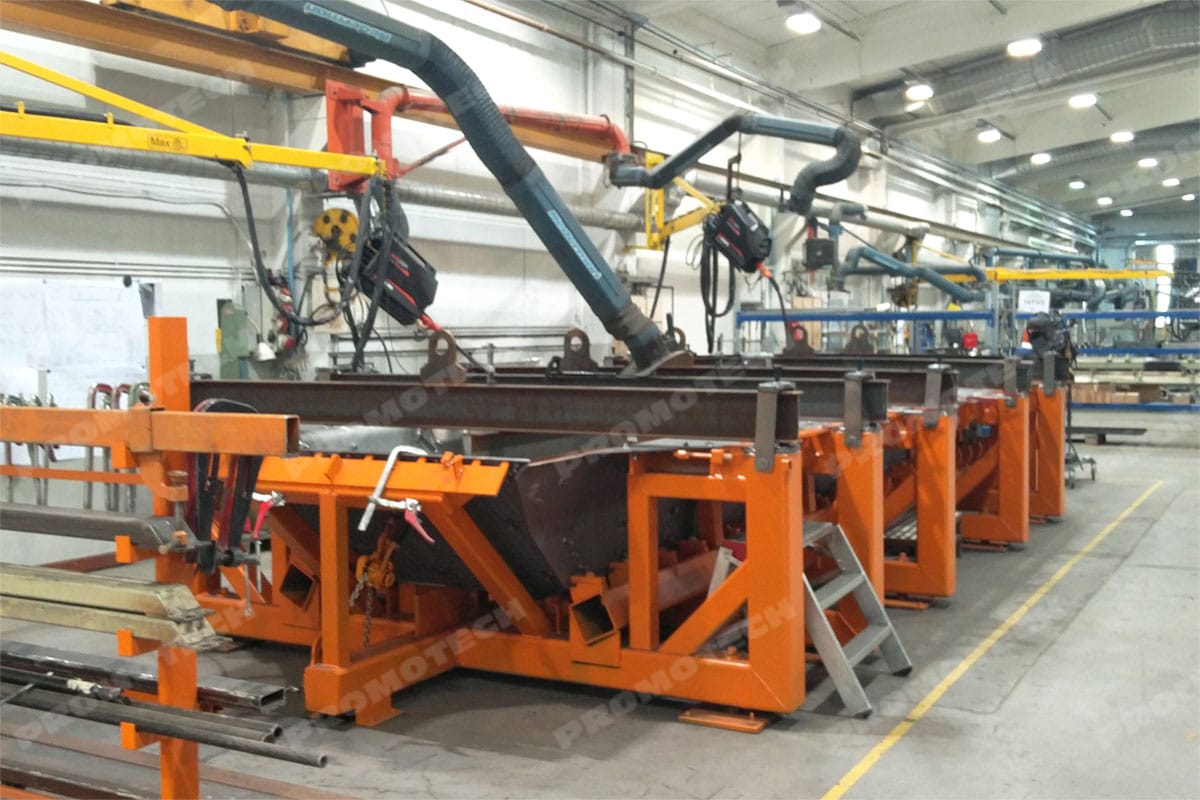

Supporto trainafilo telescopico montato a parete

Lunghezza minima 3251 mm (128″)

Lunghezza massima 7729 mm (304″)

Principali caratteristiche e benefici:

  • può ruotare sino a 180° attorno all’asse verticale
  • lunghezza regolabile del braccio da 3251 mm (128”) a 7729 mm (304”)
  • codice prodotto: WSG-0429-10-00-00-0

Lunghezza3251 – 7729 mm (128–304”)
Angolo rotazione0-180°
Carico massimo (trainafilo, bobina filo)50 kg (110 lbs)
Dimensioni minime3251 mm × 1206 mm × 287 mm
128” × 47” × 11”
Dimensioni massime7729 mm × 1206 mm × 287 mm
304” × 47” × 11”
Peso98 kg (216 lbs)

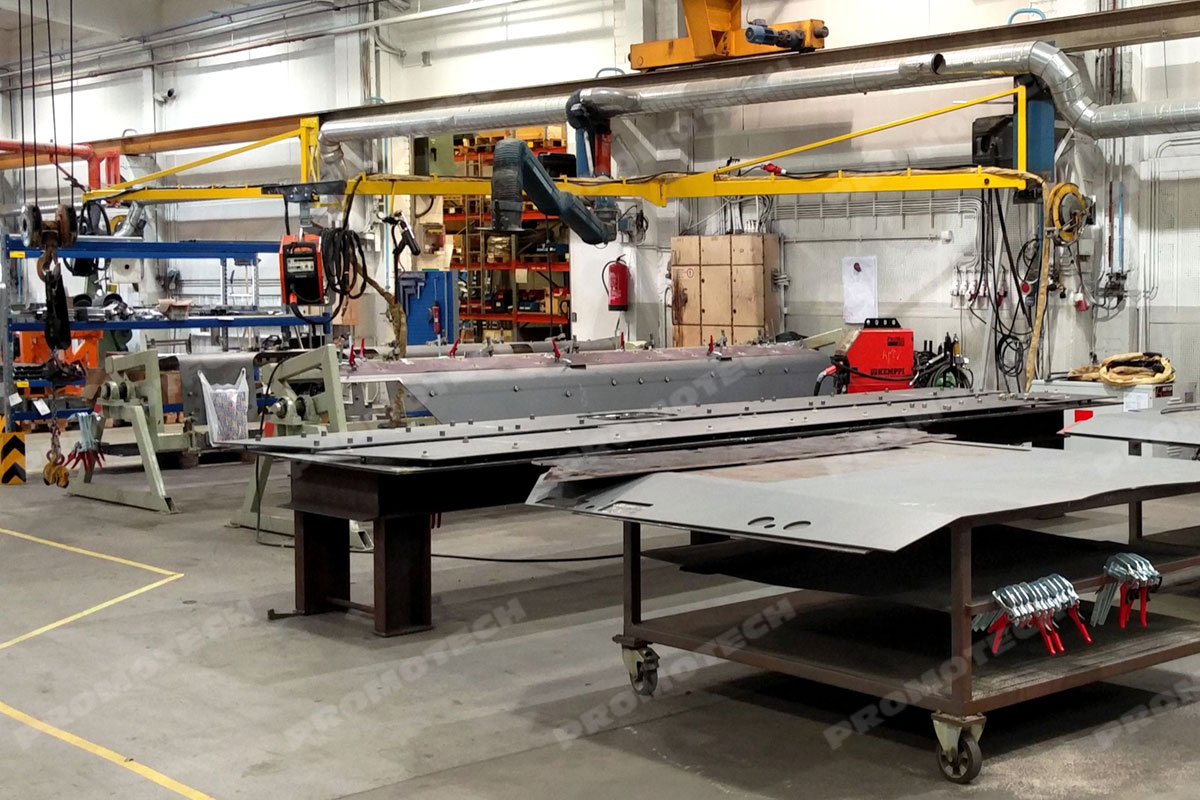

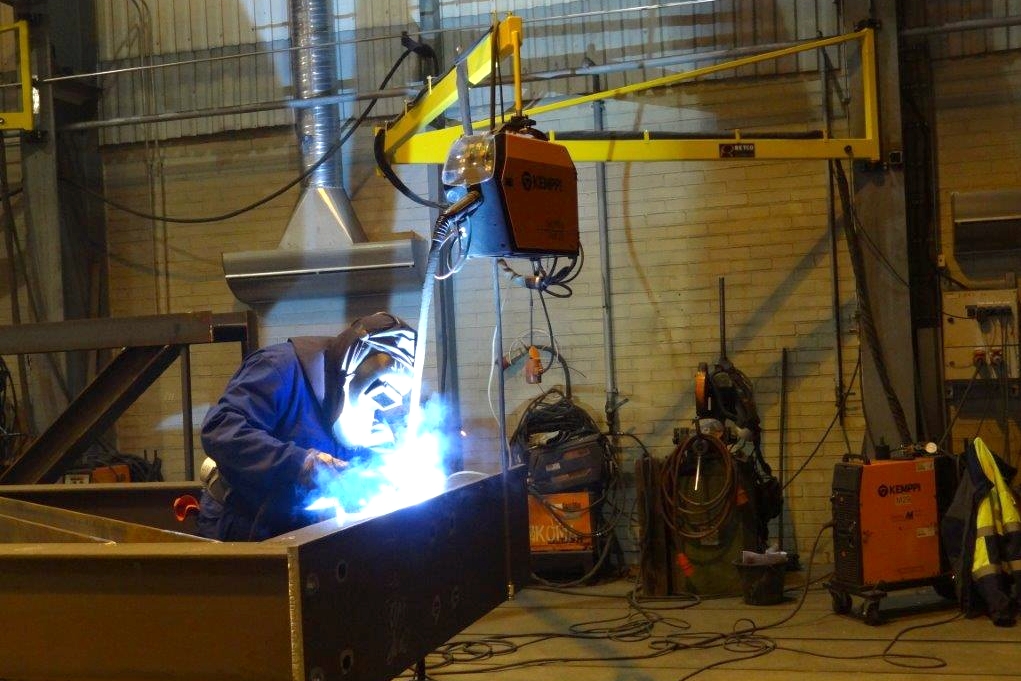

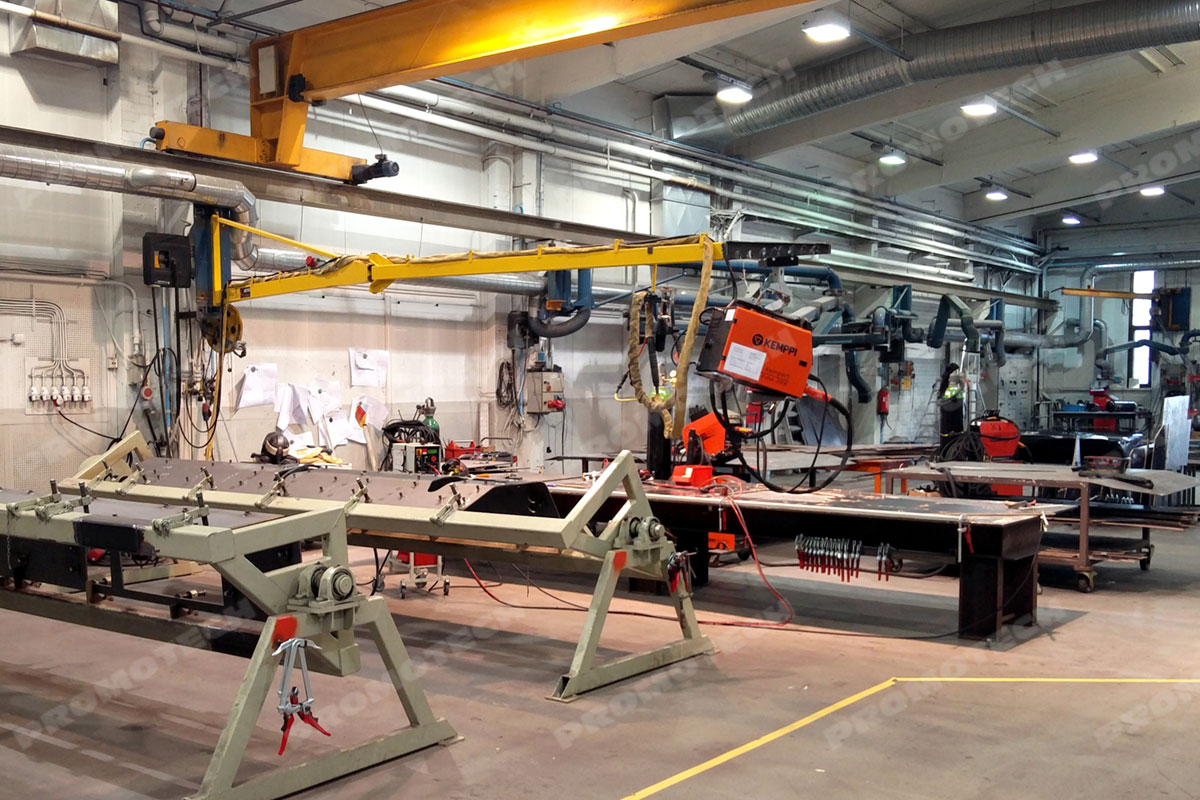

Braccio rotante per il supporto del trainafilo

Lunghezza160 – 5980 mm (6 – 235”)
Angolo rotazione0-180°
Carico massimo (trainafilo, bobina filo)50 kg (110 lbs)
Dimensioni minime3095 mm × 1148 mm × 176 mm
121” × 45” × 7”
Dimensioni massime5980 mm × 1148 mm × 176 mm
235” × 45” × 7”
Peso100 kg (220 lbs)

Principali caratteristiche e benefici:

  • può ruotare sino a 180° attorno all’asse verticale
  • inoltre il braccio mobile può essere ruotato fino a 180° attorno al perno
  • lunghezza regolabile del braccio rispetto all’asse verticale fino a 6000 mm (236”)
  • codice prodotto: WSG-000002

Hydraulic wire feeder boom

Lunghezza3000 mm (118")
Altezza di sollevamento1300 – 3430 mm (51 – 135")
Angolo rotazione0-360°
Carico massimo (trainafilo, bobina filo)50 kg (110 lbs)
Dimensioni [L x W x H]3750 mm × 1600 mm × 2390 mm (min) / 3430 mm (max)
148” x 63” x 94” (min) / 135” (max)
Peso330 kg (733 lbs)

Principali caratteristiche e benefici

  • può essere ruotato sino a 360° attorno all’asse verticale
  • altezza regolabile del braccio da 1300 mm (51 „) fino a 3430 mm (135”)
  • codice prodotto: WSG-000003
